Опрессовка это критически важную процедуру гидравлических испытаний, позволяющую убедиться в герметичности и прочности трубопроводных систем, резервуаров и различного оборудования, работающего под давлением. Насосы высокого давления для опрессовки выступают основным инструментом при проведении таких испытаний, обеспечивая создание избыточного давления в замкнутом контуре и позволяя точно контролировать параметры проверки.

Выбор подходящего опрессовщика https://www.avprom.su/ зависит от множества факторов: объёма испытываемой системы, требуемого давления, условий эксплуатации и доступных источников энергии.

Что такое опрессовочный насос и для чего он применяется

Опрессовочный насос это специализированное гидравлическое устройство, предназначенное для создания и поддержания избыточного давления в испытываемых системах с целью проверки их герметичности, прочности и надёжности соединений. Принцип работы основан на закачивании рабочей жидкости (обычно воды, масла или антифриза) в замкнутый контур до достижения испытательного давления, которое может превышать рабочее в несколько раз.

После нагнетания система выдерживается под давлением определённое время, в течение которого оператор следит за показаниями манометра: стабильность давления свидетельствует об отсутствии утечек и дефектов.

• Область применения опрессовочных насосов охватывает широкий спектр задач. В системах отопления и водоснабжения опрессовка позволяет выявить дефекты монтажа до ввода оборудования в эксплуатацию.
• При испытаниях трубопроводов пожаротушения, котельных установок и промышленных резервуаров гидравлические испытания являются обязательной процедурой согласно нормативным требованиям. Также опрессовщики применяются для проверки холодильных и масляных систем, трубопроводов сжатого воздуха и спринклерных систем пожаротушения.
• Конструктивно опрессовочный насос состоит из нескольких ключевых элементов: гидравлического цилиндра с поршнем или плунжером, всасывающего и нагнетательного клапанов, резервуара для рабочей жидкости, манометра для контроля давления и рукава высокого давления с соединительными фитингами. Качество изготовления этих компонентов напрямую определяет надёжность и долговечность оборудования.

Например, использование керамических плунжеров вместо стальных значительно увеличивает срок службы насоса и обеспечивает плавность наращивания давления.

Ручные опрессовщики? Характеристики и сферы применения

Ручные опрессовщики представляют собой наиболее доступную категорию оборудования для гидравлических испытаний. Эти устройства приводятся в действие мускульной силой оператора посредством рычага, соединённого с поршневой системой. Конструкция ручного опрессовочного насоса включает резервуар для рабочей жидкости, гидравлический цилиндр, систему клапанов и манометр.

При перемещении рычага поршень создаёт разрежение во всасывающей полости, жидкость из бака поступает в цилиндр, а при обратном ходе нагнетается в испытываемую систему.

• Технические характеристики ручных опрессовщиков варьируются в широких пределах. Типичные модели развивают давление от 25 до 60 бар, что достаточно для испытаний большинства бытовых и коммерческих систем отопления, водоснабжения и кондиционирования. Расход за один ход поршня составляет от 16 до 45 миллилитров, что позволяет плавно набирать давление без резких скачков.
• Объём резервуара обычно находится в диапазоне от 6 до 12 литров, обеспечивая достаточный запас жидкости для заполнения небольших контуров.
• Среди ключевых преимуществ ручных опрессовщиков следует выделить их автономность, компактность и низкую стоимость. Эти устройства не требуют подключения к электросети или топливной системе, что делает их незаменимыми при работе в удалённых местах или в условиях ограниченного доступа к источникам энергии.

Современные модели оснащаются системами сдвоенных клапанов, позволяющими проводить самотестирование насоса и точно регулировать давление. Проверочные шланги в стальной оплётке предотвращают ошибки измерений, связанные с расширением шланга под давлением.

Советы по выбору ручного опрессовщика включают несколько критериев. Для работы с системами отопления частных домов достаточно модели с максимальным давлением 25-30 бар и резервуаром на 6-10 литров.

При испытаниях промышленных систем и резервуаров может потребоваться оборудование с давлением до 50-60 бар и увеличенным баком. Важно обращать внимание на материал корпуса: модели из АБС-пластика легче и устойчивы к коррозии, тогда как стальные корпуса обеспечивают повышенную прочность. Эргономика также имеет значение: фиксируемый рычаг с антискользящей накладкой снижает утомляемость оператора при длительной работе.

Электрические опрессовщики- производительность и автоматизация

Электрические опрессовочные насосы представляют собой более производительную категорию оборудования, предназначенную для испытаний систем значительного объёма и промышленных объектов. Приводом в таких устройствах служит электродвигатель, питающийся от сети переменного тока напряжением 230 или 400 вольт. Мощность двигателя варьируется от 250 ватт в компактных моделях до 15 киловатт и более в промышленных установках, что определяет производительность и развиваемое давление.

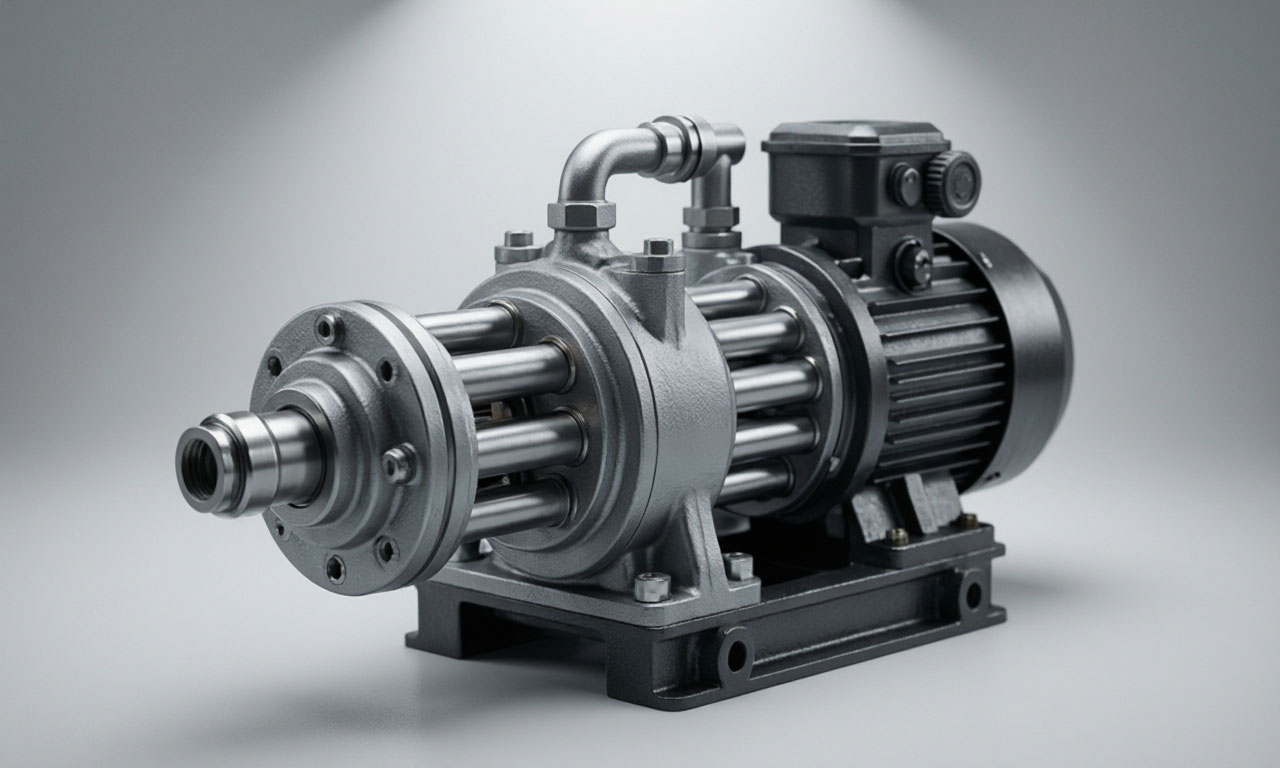

• Конструктивной особенностью большинства электрических опрессовщиков является трёхплунжерная насосная секция. Такая компоновка обеспечивает плавное наращивание давления, равномерную нагрузку на двигатель и увеличенный срок службы оборудования.
•  Плунжеры изготавливаются из керамики, устойчивой к абразивному износу и коррозии. Производительность электрических моделей достигает 360 литров в час и более, что позволяет быстро заполнять системы большого объёма и сокращать время испытаний.

Функциональные возможности электрических опрессовщиков включают автоматическое поддержание давления, защиту от сухого хода, термозащиту двигателя и регулировку предельного давления. Некоторые модели оснащаются съёмными контрольными блоками с манометрами, которые можно оставить на испытываемом контуре, отсоединив сам насос для работы с другим объектом. Это решение особенно удобно при параллельных испытаниях нескольких систем или при длительной выдержке под давлением.

Практические аспекты эксплуатации электрических опрессовщиков требуют учёта нескольких факторов. При выборе модели следует соотносить объём испытываемой системы с производительностью насоса: для контуров отопления большой протяжённости оптимальны устройства с расходом от 6 литров в минуту.

 Напряжение питания должно соответствовать доступной сети: модели на 230 вольт подходят для бытовых условий, тогда как промышленные установки на 400 вольт требуют трёхфазного подключения. Важно также учитывать совместимость материалов насоса с рабочей жидкостью: для систем с антифризом или маслом необходимы соответствующие уплотнения.

Бензиновые опрессовщики: автономность для полевых условий

• Бензиновые опрессовочные насосы предназначены для проведения гидравлических испытаний в условиях отсутствия электроснабжения. Приводом служит четырёхтактный двигатель внутреннего сгорания, работающий на бензине. Такое решение обеспечивает полную автономность и высокую мобильность оборудования, что критически важно при испытаниях магистральных трубопроводов, полевых резервуаров и объектов, удалённых от инфраструктуры.
• Технические характеристики бензиновых опрессовщиков впечатляют: производительность достигает 70 литров в минуту, а развиваемое давление 250 бар и выше.
• Мощность двигателей составляет от 5 до 13 лошадиных сил и более. Насосная часть обычно выполняется трёхплунжерной с керамическими поршнями и латунной проточной частью, устойчивой к коррозии. Установки монтируются на тележках с пневматическими колёсами, что облегчает их перемещение по строительной площадке или пересечённой местности.

Комплектация бензиновых опрессовщиков включает всё необходимое для немедленного начала работы: всасывающий и напорный шланги, фильтр для воды, обратный клапан, манометр и систему сброса давления. Некоторые модели допускают дооснащение для использования в качестве моек высокого давления, что расширяет их функциональность. Регулятор давления позволяет настраивать рабочий диапазон в пределах от 30 атмосфер до максимального значения.

Советы по эксплуатации бензиновых опрессовщиков касаются прежде всего обслуживания двигателя. Перед началом работы необходимо проверить уровень масла и заправить топливный бак. При длительных испытаниях следует контролировать температуру двигателя и при необходимости делать перерывы для охлаждения.

Рабочая жидкость не должна содержать абразивных частиц, способных повредить плунжерную пару: рекомендуется использовать фильтры тонкой очистки. Хранение оборудования предполагает слив топлива и рабочей жидкости, а также консервацию насосной части для предотвращения коррозии.

Гидравлические опрессовщики. Специализированные решения

Гидравлические опрессовщики представляют собой отдельную категорию оборудования, в которой привод насоса осуществляется за счёт энергии потока рабочей жидкости. Такие устройства применяются в системах, где требуется создание сверхвысоких давлений или где использование электрических и бензиновых приводов невозможно по условиям безопасности. Гидравлические опрессовщики часто интегрируются в состав промышленных испытательных стендов и установок высокого давления.

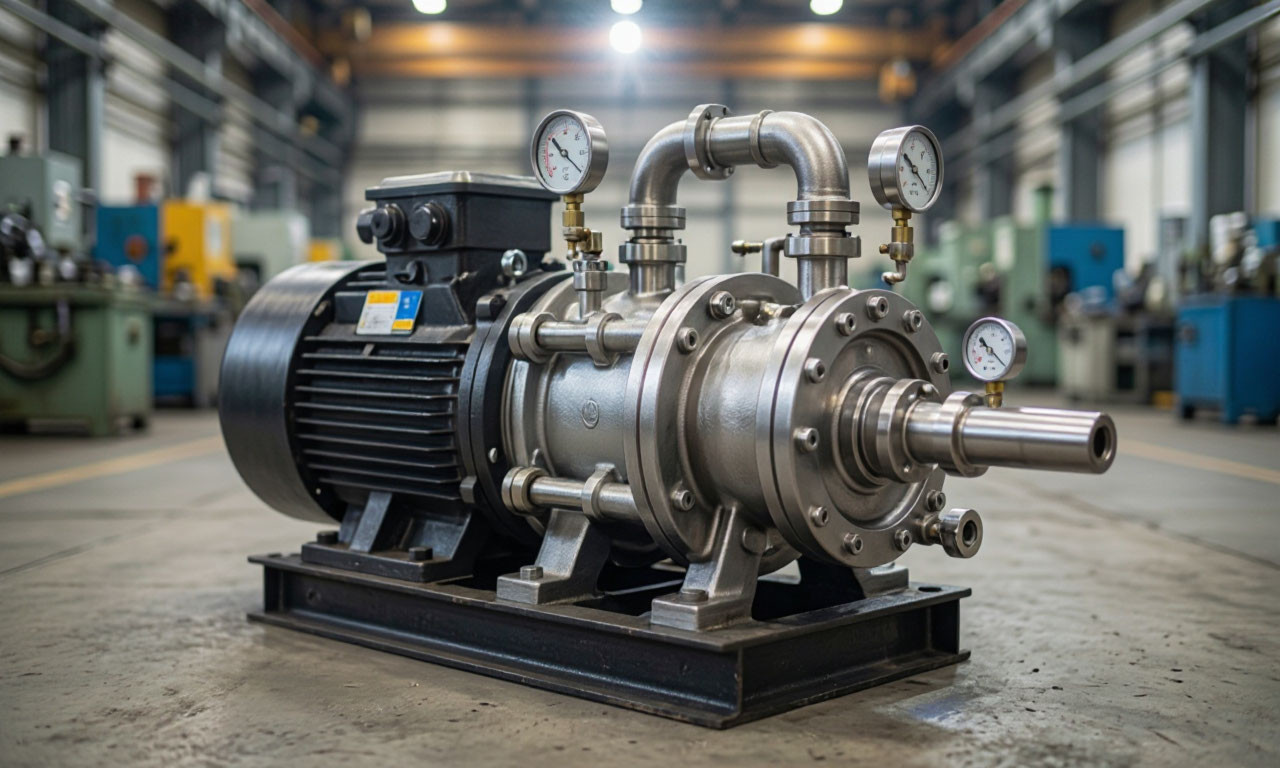

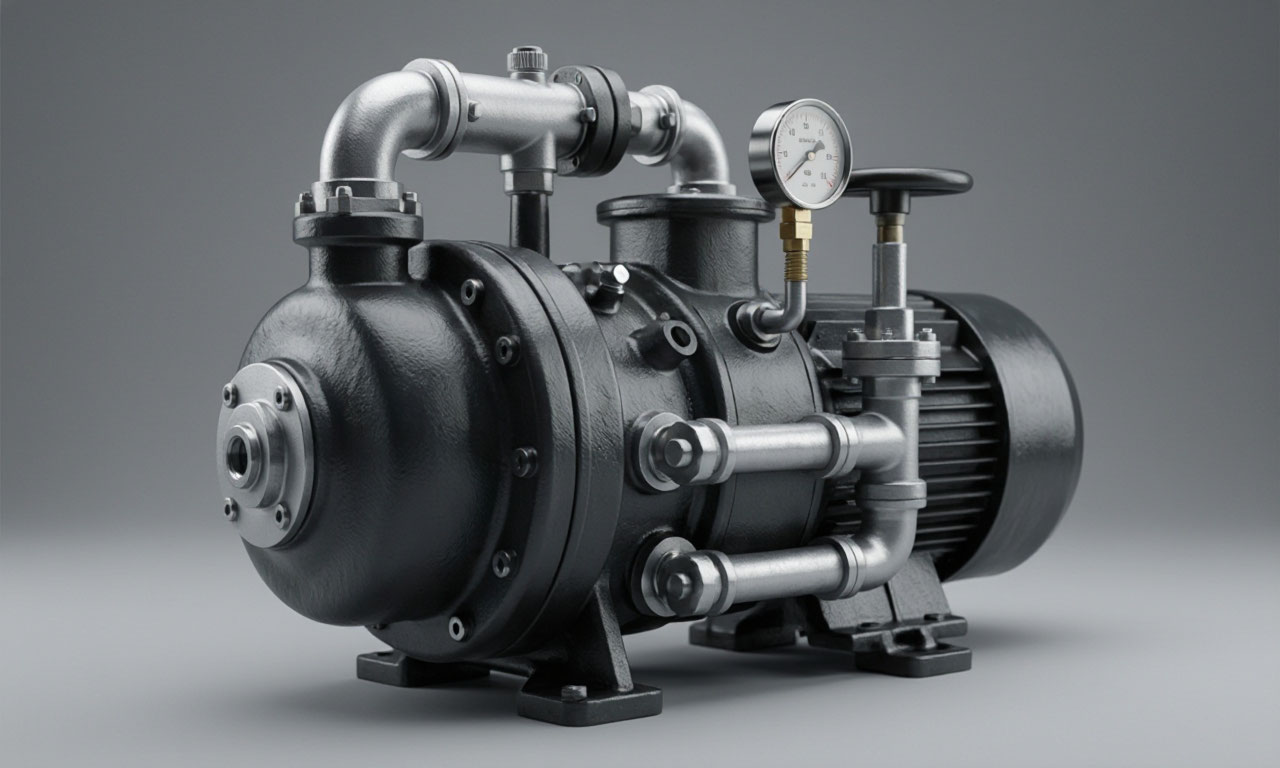

Промышленные гидравлические установки для опрессовки способны развивать давление до 1000 бар и более при производительности 16-17 литров в минуту. Такие параметры необходимы при испытаниях магистральных газопроводов и нефтепроводов, толстостенных резервуаров и оборудования, работающего под экстремальным давлением. Конструкция включает трёхплунжерный насос с керамическими плунжерами, приводимый электродвигателем мощностью до 37 киловатт, а также систему защиты от сухого хода и термозащиту.

• Особенностью промышленных гидравлических опрессовщиков является наличие дополнительного бустерного насоса, обеспечивающего подпор на входе и снижающего риск кавитации. Самоцентрирующийся колокол соединения двигателя и насоса исключает необходимость проверки центровки валов и снижает вибрации. Функция прокачки системы позволяет безопасно заполнить рукав высокого давления водой и вытеснить воздух до начала нагружения.
• Советы по работе с гидравлическими опрессовщиками высокой мощности включают обязательное использование предохранительных клапанов и систем сброса давления. Перед началом испытаний необходимо убедиться в герметичности всех соединений и правильности подключения манометров. Рабочая жидкость должна соответствовать требованиям производителя по вязкости и чистоте.
• При достижении испытательного давления система выдерживается в течение нормативного времени, после чего давление плавно сбрасывается через специальный клапан.

Критерии выбора опрессовочного насоса

Выбор опрессовочного насоса определяется совокупностью технических параметров испытываемой системы и условиями проведения работ. Максимальное давление насоса должно превышать испытательное давление с запасом не менее 20-30 процентов. Для бытовых систем отопления и водоснабжения достаточно диапазона 25-60 бар, тогда как промышленные трубопроводы и резервуары требуют оборудования на 250-500 бар и выше.

Производительность насоса влияет на время заполнения системы и общую продолжительность испытаний. Для малых контуров объёмом до 100 литров подойдут ручные модели с расходом 16-45 миллилитров за ход поршня. Системы объёмом от 500 литров требуют электрических насосов производительностью от 3 до 9 литров в минуту. Магистральные трубопроводы и крупные резервуары обслуживаются бензиновыми или промышленными электрическими установками с расходом 15-70 литров в минуту.

Совместимость материалов насоса с рабочей жидкостью является критическим фактором долговечности оборудования. Для испытаний водяных систем оптимальны насосы с латунными и нержавеющими элементами. При работе с антифризами на основе этиленгликоля необходимы уплотнения, устойчивые к химическому воздействию. Масляные системы требуют насосов, рассчитанных на повышенную вязкость рабочей среды.

Условия эксплуатации определяют выбор между ручными, электрическими и бензиновыми моделями. В помещениях с доступом к электросети предпочтительны электрические опрессовщики, обеспечивающие высокую производительность и автоматизацию процесса. Для полевых работ и объектов без электроснабжения незаменимы бензиновые установки. Ручные насосы остаются востребованными при небольших объёмах испытаний, в стеснённых условиях и при необходимости максимальной автономности.

Техническое обслуживание и продление срока службы

Регулярное техническое обслуживание опрессовочного насоса обеспечивает стабильность характеристик и предотвращает преждевременный выход из строя. После каждого использования необходимо сливать рабочую жидкость из резервуара и промывать гидравлическую систему чистой водой. Остатки антифриза или масла могут вызвать коррозию или засорение клапанов при последующей работе с водой.

Проверка состояния уплотнений и клапанов проводится перед каждым применением. Изношенные манжеты поршня приводят к потере производительности и неспособности развить требуемое давление. Загрязнённые клапаны вызывают нестабильность показаний манометра и затрудняют точную регулировку. Своевременная замена расходных элементов продлевает срок службы насоса и обеспечивает достоверность результатов испытаний.

Хранение опрессовочного насоса предполагает защиту от влаги, пыли и прямых солнечных лучей. Рукава высокого давления следует хранить в расправленном состоянии без резких перегибов. Манометры нуждаются в периодической поверке согласно требованиям метрологического контроля. Электрические модели требуют защиты от попадания влаги в двигатель, бензиновые консервации топливной системы при длительных перерывах в работе.

Соблюдение рекомендаций производителя по эксплуатации и обслуживанию является залогом надёжной работы оборудования на протяжении всего срока службы. Комплексный подход к выбору, использованию и обслуживанию опрессовочных насосов позволяет обеспечить качественное проведение гидравлических испытаний и своевременное выявление дефектов в испытываемых системах.

Основные характеристики опрессовочных насосов

Выбор опрессовочного насоса базируется на анализе совокупности технических параметров, определяющих его функциональные возможности и область применения. Каждая характеристика оказывает прямое влияние на эффективность проведения гидравлических испытаний и безопасность работ. Ниже представлен детальный разбор ключевых параметров, на которые следует обращать внимание при подборе оборудования.

Максимальное испытательное давление

Максимальное испытательное давление является определяющей характеристикой опрессовочного насоса, поскольку именно от этого параметра зависит возможность проведения испытаний конкретных систем. Величина измеряется в барах, мегапаскалях или psi и указывает на предельное значение, которое способно создать устройство в замкнутом контуре.

Для бытовых систем отопления и водоснабжения достаточно оборудования с рабочим диапазоном до 25-60 бар. Ручные модели начального уровня развивают давление до 25 бар, что покрывает потребности испытаний большинства квартирных и частных систем. Более производительные ручные опрессовщики достигают 50-60 бар, обеспечивая возможность проверки систем с повышенными требованиями к герметичности.

Промышленные электрические и бензиновые установки способны создавать давление в диапазоне 120-500 бар и выше. Такие параметры необходимы при испытаниях магистральных трубопроводов, промышленных резервуаров и оборудования высокого давления. Специализированные гидравлические системы для опрессовки кабельных наконечников работают при давлении до 700 бар.

При выборе оборудования необходимо учитывать, что испытательное давление должно превышать рабочее давление системы в 1,5-2 раза. Это требование обусловлено необходимостью выявления дефектов, которые могут не проявиться при номинальных нагрузках. Запас по давлению самого насоса относительно планируемого испытательного давления рекомендуется поддерживать на уровне 20-30 процентов для продления срока службы уплотнений и клапанной системы.

Производительность и расход рабочей жидкости

Производительность опрессовочного насоса определяет скорость заполнения испытываемой системы и время нарастания давления. Параметр измеряется в литрах в минуту для электрических и бензиновых моделей либо в миллилитрах за один ход поршня для ручных устройств.

Ручные опрессовщики демонстрируют расход от 11 до 45 миллилитров за такт. Модели с большим ходом поршня позволяют быстро заполнить систему, тогда как малый ход обеспечивает точную установку давления. Такая конструктивная особенность делает ручные насосы универсальным инструментом для работы с контурами различного объёма.

Электрические опрессовочные насосы обеспечивают производительность от 3 до 13 литров в минуту. Модели начального уровня с расходом 3 литра в минуту подходят для систем объёмом до нескольких сотен литров. Устройства средней производительности на 6-9 литров в минуту эффективны при испытаниях контуров отопления большой протяжённости и промышленных резервуаров. Высокопроизводительные установки с расходом 13 литров в минуту применяются для магистральных трубопроводов и систем значительного объёма.

Бензиновые опрессовщики занимают лидирующие позиции по производительности, обеспечивая подачу до 50-70 литров в минуту. Высокая мощность двигателя внутреннего сгорания позволяет быстро заполнять крупные резервуары и протяжённые трубопроводы, что критически важно при проведении испытаний в полевых условиях.

Практический подход к выбору производительности предполагает соотнесение расхода насоса с объёмом испытываемой системы. Для контуров до 100 литров достаточно ручного опрессовщика. Системы объёмом 100-500 литров оптимально обслуживаются электрическими моделями начального уровня. Крупные объекты требуют применения высокопроизводительного оборудования.

Объём резервуара для рабочей жидкости

Резервуар для рабочей жидкости является встроенным баком, из которого насос забирает воду или масло для подачи в испытываемую систему. Объём бака определяет количество жидкости, доступной для заполнения контура без дополнительного пополнения.

Ручные опрессовщики комплектуются резервуарами объёмом от 5 до 12 литров. Модели с баком на 5-6 литров отличаются компактностью и малым весом, что удобно при работе в стеснённых условиях. Устройства с резервуаром на 12 литров позволяют заполнять системы значительного объёма без частого долива жидкости.

Электрические опрессовочные насосы оснащаются баками объёмом от 12 до 25 литров. Некоторые модели предусматривают возможность забора жидкости из внешней ёмкости или подключения к источнику водоснабжения, что расширяет их функциональность и позволяет работать с системами практически неограниченного объёма.

Материал резервуара также имеет значение для долговечности оборудования. Стальные баки с порошковым покрытием обеспечивают прочность и устойчивость к коррозии. Пластиковые резервуары из АБС-пластика легче и не подвержены ржавчине, однако уступают металлическим в механической прочности. Для промышленных условий предпочтительны резервуары из нержавеющей стали.

Тип привода и источник энергии

Тип привода определяет автономность, производительность и условия эксплуатации опрессовочного насоса. Производители предлагают ручные, электрические, бензиновые и гидравлические модели, каждая из которых имеет свою нишу применения.

Ручной привод обеспечивает полную автономность и независимость от источников энергии. Такие насосы незаменимы при работе в удалённых местах, в помещениях без электроснабжения или при необходимости максимальной компактности оборудования. Производительность ручных моделей ограничена физическими возможностями оператора, однако достаточна для большинства бытовых и сервисных задач.

Электрический привод от сети 220 или 380 вольт обеспечивает высокую производительность и автоматизацию процесса опрессовки. Мощность двигателей варьируется от 250 ватт в компактных моделях до 5,5 киловатт и более в промышленных установках. Электрические опрессовщики оптимальны для стационарных условий и объектов с доступом к электросети.

Бензиновый привод на базе четырёхтактного двигателя внутреннего сгорания сочетает высокую производительность с полной автономностью. Мощность двигателей достигает 13 лошадиных сил, что позволяет развивать давление до 250 бар и подачу до 50 литров в минуту. Бензиновые опрессовщики применяются при испытаниях магистральных трубопроводов и объектов, удалённых от инфраструктуры.

Материалы проточной части и поршневой группы

Материалы, из которых изготовлены элементы гидравлической системы, определяют долговечность насоса, совместимость с различными рабочими жидкостями и устойчивость к коррозии.

Поршневая группа современных опрессовочных насосов часто выполняется с использованием керамических плунжеров. Керамика обладает высокой твёрдостью, износостойкостью и химической инертностью, что обеспечивает длительный срок службы и стабильность характеристик на протяжении всего периода эксплуатации. Трёхплунжерная компоновка насосной секции способствует плавному нарастанию давления и равномерной нагрузке на двигатель.

Проточная часть насосов изготавливается из латуни, нержавеющей стали или конструкционных полимеров. Латунные элементы устойчивы к коррозии и выдерживают длительные циклы опрессовки. Корпуса из нержавеющей стали применяются в моделях, предназначенных для работы с агрессивными средами или в условиях повышенной влажности.

Клапанная система является критическим узлом, от которого зависит точность поддержания давления и надёжность работы насоса. Шарики клапанов изготавливаются из нержавеющей стали, что предотвращает их деформацию и заклинивание. Система сдвоенных клапанов позволяет проводить самотестирование насоса и точно регулировать давление, снижая риск ошибок измерений.

Совместимость с рабочими жидкостями

Опрессовочные насосы предназначены для работы с различными жидкостями, выбор которых определяется типом испытываемой системы и условиями эксплуатации.

Вода является наиболее распространённой рабочей жидкостью для гидравлических испытаний систем отопления, водоснабжения и пожаротушения. Насосы, рассчитанные на работу с водой, обычно имеют диапазон допустимых значений pH от 7 до 12, что соответствует нейтральным и слабощелочным средам. Максимальная температура жидкости ограничивается 60-80 градусами Цельсия в зависимости от модели.

Антифризы на основе этиленгликоля применяются при испытаниях систем, работающих в условиях отрицательных температур. Для работы с такими жидкостями необходимы насосы с уплотнениями, устойчивыми к химическому воздействию гликолей. Некоторые модели допускают использование антифриза без ограничений.

Минеральные масла используются для опрессовки гидравлических систем и оборудования, где применение воды недопустимо. Вязкость рабочей жидкости не должна превышать 1,5 мПа·с для обеспечения нормальной работы насоса. Масла марок И-20А и И-30А рекомендуются для ручных опрессовщиков, работающих с масляными системами.

Присоединительные размеры и комплектация

Присоединительные размеры определяют совместимость опрессовочного насоса с испытываемой системой и возможность использования дополнительных аксессуаров.

Стандартным соединением для большинства опрессовочных насосов является резьба G1/2 (1/2 дюйма). Некоторые модели оснащаются соединениями 3/8 дюйма для подключения к системам с меньшим диаметром трубопроводов. Комплектация обычно включает шланг высокого давления длиной от 1,4 до 1,5 метра с тканевой оплёткой, предотвращающей деформацию под давлением.

Манометр является обязательным элементом комплектации и обеспечивает контроль давления в процессе испытаний. Модели с глицериновым заполнением манометра обеспечивают более точные показания благодаря гашению вибраций стрелки. Усиленное стекло защищает измерительный прибор от механических повреждений.

Дополнительная комплектация может включать всасывающий фильтр для очистки рабочей жидкости от механических примесей, обратный клапан для предотвращения обратного потока, систему сброса давления для безопасного завершения испытаний. Некоторые производители предлагают съёмные контрольные блоки с манометрами, которые можно оставить на испытываемой системе, отсоединив сам насос для работы с другим объектом.

Массогабаритные характеристики

Вес и габариты опрессовочного насоса влияют на удобство транспортировки, возможность работы в стеснённых условиях и требования к несущей способности опорных поверхностей.

Ручные опрессовщики отличаются компактностью и малым весом. Типичные габариты составляют 380-570 миллиметров в длину, 170-215 миллиметров в ширину и 156-300 миллиметров в высоту. Вес ручных моделей варьируется от 4,5 до 8 килограммов, что позволяет переносить их одним человеком без значительных усилий.

Электрические опрессовочные насосы имеют более крупные размеры и значительный вес. Компактные модели весят 10-14 килограммов при габаритах около 400×300×300 миллиметров. Промышленные установки достигают массы 35 килограммов и более, требуя применения тележки или специальных приспособлений для перемещения.

Бензиновые опрессовщики монтируются на рамах с колёсами, что обеспечивает мобильность despite значительного веса. Масса таких установок достигает 69 килограммов, а габариты 1120×500×810 миллиметров. Пневматические колёса облегчают перемещение оборудования по строительной площадке и пересечённой местности.

Класс защиты и условия эксплуатации

Класс защиты электрических опрессовочных насосов определяет возможность их использования в условиях повышенной влажности, запылённости или при наличии других неблагоприятных факторов.

Стандартным классом защиты для бытовых и профессиональных электрических опрессовщиков является IP32, обеспечивающий защиту от проникновения твёрдых частиц диаметром более 2,5 миллиметров и капель воды при наклоне корпуса до 15 градусов. Такая защита достаточна для работы в помещениях и под навесом.

Модели с классом защиты IPX5 предназначены для эксплуатации в условиях воздействия водяных струй и повышенной влажности. Такие насосы могут применяться на открытых площадках и в помещениях с высокой влажностью без риска повреждения электрических компонентов.

Температурный диапазон эксплуатации опрессовочных насосов обычно составляет от 10 до 35 градусов Цельсия для умеренного климата. Максимальная температура рабочей жидкости ограничивается конструкцией уплотнений и составляет 50-80 градусов Цельсия в зависимости от модели.
