Генератор сердце бортовой сети любого автомобиля или мототехники. Пока двигатель работает, именно он питает фары, магнитолу, системы зажигания и заряжает аккумулятор. Когда устройство начинает капризничать, машина буквально «затухает» на ходу.
Три главных аспекта ремонта: точные замеры напряжения и тока, борьбу с гулом подшипников и сложный процесс перемотки статора.
Замер напряжения и силы тока: точная диагностика без догадок
Прежде чем лезть в генератор с ключами, нужно понять, что именно сломалось. Хаотичная замена деталей приводит к лишним тратам. Профессиональная диагностика начинается с измерений на заглушенном и работающем двигателе. Мультиметр - главный инструмент мастера на этом этапе.
На заглушенном моторе первым делом проверяют напряжение на клеммах аккумулятора. Нормальный показатель полностью заряженной батареи - около 12,5–12,7 В. Затем запускают двигатель и повторяют замер. Исправный генератор сразу поднимает напряжение до 13,5–14,7 В. Если цифры на дисплее не достигают 13 В, генератор не обеспечивает зарядку. Показатель ниже 12 В говорит о серьезной неисправности - возможно, вышли из строя диоды выпрямительного моста или оборвана обмотка возбуждения.
Следующий шаг - проверка под нагрузкой. Просто замерить холостой ход недостаточно. Нужно включить дальний свет, обогрев заднего стекла и вентилятор печки на максимум. При 2500–3000 об/мин двигателя напряжение должно стабильно держаться в пределах 13,2–14,7 В у большинства легковых автомобилей. Просадка ниже 13 В указывает на слабую отдачу генератора. Причины: износ щеток, ослабление натяжения ремня или проблемы с обмотками.
Ток отдачи (сила тока) - параметр, который сложнее замерить в гаражных условиях, но именно он показывает, сколько ампер генератор способен отдать потребителям. Для этого нужен токоизмерительный амперметр или нагрузочный реостат. На профессиональном стенде генератор разгоняют до 5000–6000 об/мин, выставляют напряжение 13–14 В и смотрят ток.
Например, для генератора Г-222 норма - не менее 45 А, а для современных мощных устройств - 80 А и выше. Низкий ток отдачи говорит о замыкании в обмотках статора, пробое диодов или износе контактных колец.
Проверка диодного моста мультиметром позволяет найти пробитые вентили. Нужно перевести прибор в режим прозвонки диодов. Исправный элемент проводит ток только в одну сторону: на одном замере показывает сопротивление 500–700 Ом, при смене полярности - бесконечность. Если диод пробит, мультиметр пищит в обоих направлениях. При обрыве - не показывает ничего никогда.
Профессионалы используют осциллограф для проверки формы кривой выпрямленного напряжения. На исправном генераторе осциллограмма имеет ровную пилообразную форму с равномерными зубцами. При обрыве в обмотке статора или поломке одного из диодов форма резко искажается: появляются глубокие провалы и неравномерность. Это самый точный метод диагностики, позволяющий найти неисправность за секунды.
Стендовая проверка https://moselectroremont.ru остается эталоном. Генератор снимают с автомобиля, закрепляют на испытательном стенде с регулируемым электродвигателем. Перед началом убеждаются, что щетки хорошо притерты к контактным кольцам. Прогрев устройство на номинальных оборотах 10–15 минут, снимают реальные характеристики. Если ток отдачи ниже паспортного на 20–30% - однозначно требуется разборка и дефектовка обмоток с выпрямительным блоком.
Гул подшипников- точная замена
Посторонний звук из района генератора - повод насторожиться. Гул, вой, скрежет или свист не исчезают после прогрева, а только усиливаются с ростом оборотов. Характерная особенность подшипникового гула: он меняет тональность при нажатии педали газа. Это отличает проблему генератора от шума ГРМ или навесного оборудования.
Для точной диагностики достаточно скинуть ремень привода генератора и провернуть шкив рукой. Заедания, люфт или хруст при вращении - стопроцентное указание на необходимость замены подшипников. Если после снятия ремня гул пропал - проблема точно в генераторе или его ролике натяжителя.
В генераторе установлены два подшипника: передний (со стороны шкива) и задний (со стороны контактных колец). Передний испытывает основное усилие от натяжения ремня и чаще выходит из строя. Задний обычно служит дольше, но при сильной выработке начинает подвывать. Многие автолюбители ошибочно меняют только ролик натяжителя, хотя источник шума скрыт внутри корпуса генератора.

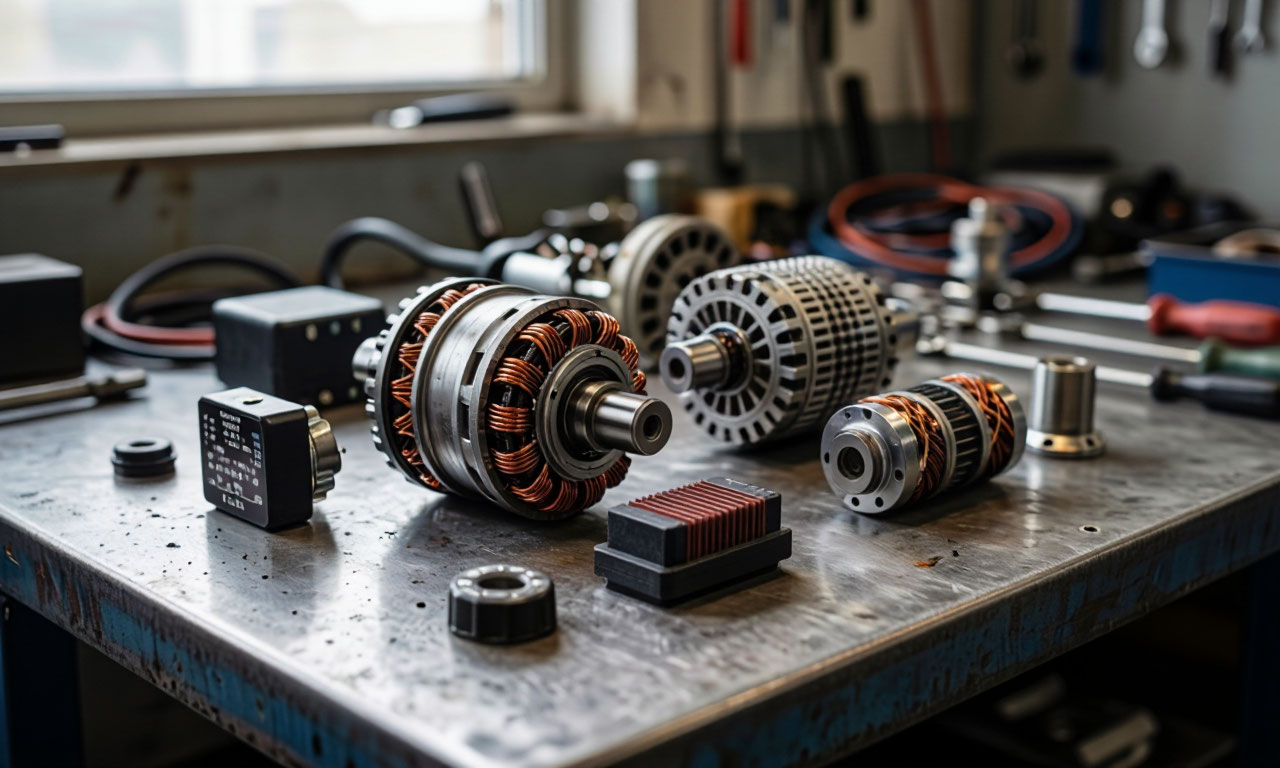

Замена требует полной разборки агрегата. Снимается шкив, откручиваются стяжные винты, корпус разделяется на две половины. Подшипники запрессованы в алюминиевые крышки с натягом. Для выпрессовки понадобится специальный съемник или оправка подходящего диаметра. Выбивать подшипник молотком через проставку - варварство, которое повреждает посадочные места в крышке.
Перед установкой нового подшипника посадочное отверстие тщательно очищают и смазывают тонким слоем. Новый элемент запрессовывают аккуратно, прикладывая усилие только к наружному кольцу. Если давить на внутреннее кольцо - дорожки качения получат микротрещины, и подшипник загудит через неделю. Некоторые мастера предварительно охлаждают подшипник в морозилке 20 минут упрощает запрессовку за счет разницы температур.
Качество подшипников имеет решающее значение. Дешевые изделия с недостаточной смазкой или неточной геометрией начинают выть после 2–3 тысяч километров. Рекомендуется выбирать продукцию известных брендов с закрытыми металлическими или резиновыми пыльниками. Двусторонние защитные шайбы (обозначение 2RS или LLU) лучше сохраняют смазку внутри и не пропускают пыль.
Сальник со стороны шкива также подлежит замене при разборке. Даже небольшое подтекание смазки приводит к попаданию грязи на контактные кольца и износу щеток. При сборке важно не перетянуть гайку шкива - чрезмерный момент затяжки создает дополнительную осевую нагрузку на передний подшипник.
Перемотка генератора! Восстановление характеристик
Перемотка - самая сложная и ответственная операция. К ней прибегают, когда заводская обмотка статора или ротора выгорела из-за перегрузки, короткого замыкания или естественного старения изоляции. Новый генератор стоит дорого, а качественная перемотка обходится в 30–50% от его цены, при этом характеристики можно поднять выше заводских.
Зачем вообще перематывают генераторы? Стоковые модели часто имеют перекос в сторону высокого напряжения в ущерб силе тока. Например, на скутерах 139QMB штатный генератор выдает до 80 В без нагрузки, но при подключении мощных фар напряжение просаживается до 10 В. Перемотка проводом большего сечения и с меньшим числом витков трансформирует характеристики: снижается напряжение на холостом ходу, зато растет максимальный ток отдачи.
Процесс начинается со снятия статора. Старая обмотка полностью удаляется - витки срезаются или сматываются с подсчетом количества витков. В профессиональной перемотке этот этап служит для сбора данных: записывается диаметр провода, количество витков на каждой катушке, схема соединений. Для очистки от лака и грязи статор промывают в растворителе или горячей воде с моющими средствами. Некоторые мастера моют прямо в мыльной пене, после чего тщательно просушивают на батарее.
При выборе нового провода нужно понимать обратную зависимость: увеличение сечения повышает ток, но уменьшает количество витков, которые помещаются в паз. Уменьшение числа витков снижает напряжение. Задача перемотчика - найти баланс. В практике переделки генераторов для мощного света используется провод 1,3 мм вместо штатного 0,8 мм. Количество витков сокращается с 70 до 45 на катушку. Результат: ток поднимается до 11 А против старых 5–6 А.
Технология намотки требует внимательности. Провод используется медный, эмалированный (эмальпровод класса нагревостойкости H). Намотка ведется в одну сторону на всех катушках, строго виток к витку. Между рядами прокладок не требуется, если аккуратно укладывать провод. Однако при переходе с катушки на катушку формируется «восьмерка» - пересечение провода. После завершения обмотки всю конструкцию пропитывают специальным электроизоляционным лаком и сушат при температуре 100–120°C. Это скрепляет витки, устраняет микровибрации и защищает от влаги.
Перемотка ротора (обмотки возбуждения) встречается реже, но тоже возможна. Провод более тонкий - до 0,5 мм, количество витков может достигать нескольких тысяч. Контактные кольца при перемотке проверяют на износ: если глубина выработки превышает 0,5 мм по диаметру, их протачивают на токарном станке до минимального допустимого размера 29,3 мм.
Самостоятельная перемотка - удел энтузиастов с опытом. Статистика неумолима: более 70% любителей, впервые взявшихся за перемотку статора, получают неравномерную укладку, межвитковое замыкание или негерметичную пропитку. Результат - генератор греется, гудит и выдает еще меньший ток, чем до ремонта. Поэтому форумные советы часто содержат предупреждения: «Если не умеешь снимать статор, настоятельно рекомендуется обратиться к специалистам».
После перемотки обязательна проверка на стенде. Замеряют ток короткого замыкания (режим максимальной нагрузки) и напряжение холостого хода. Сравнивают с расчетными значениями. Правильно перемотанный генератор работает тихо, не перегревается и стабильно держит напряжение 13,5–14,7 В во всем диапазоне оборотов. Небольшое превышение тока (10–15% от нормы) допустимо и даже полезно для питания дополнительного оборудования.
Регулятор напряжения? Почему батарея перезаряжается или недозаряжается
Регулятор напряжения (реле-регулятор, контроллер) управляет током возбуждения ротора. Его задача - удерживать бортовое напряжение в узком диапазоне 13,5–14,7 В независимо от оборотов двигателя и нагрузки. Когда реле выходит из строя, батарея либо недополучает заряд (напряжение ниже 13 В), либо перезаряжается (выше 15 В). Обе ситуации убивают аккумулятор: в первом случае он постоянно недозаряжен и сульфатируется, во втором - кипит и разрушаются пластины.
Диагностика проста: мультиметром замеряют напряжение на клеммах АКБ при работающем двигателе. Стабильные показания в пределах нормы при любых оборотах и нагрузках говорят об исправности регулятора. Если напряжение прыгает или держится на уровне 16–17 В на средних оборотах - реле-регулятор пробит. Бывает обратная ситуация: щетки стерлись или зависли, и контроллер не может подать нужный ток в обмотку возбуждения. Тогда напряжение остается низким (12,5–13 В) даже на высоких оборотах.
Щеточный узел и контактные кольца- частые причины отказа
Графитовые щетки передают ток возбуждения на вращающийся ротор через медные контактные кольца. Это пара трения с ограниченным ресурсом - 60–120 тысяч километров в зависимости от качества запчастей и условий эксплуатации. Когда щетки изнашиваются, контакт нарушается, генератор перестает возбуждаться. Первый симптом - лампа заряда горит вполнакала или мигает при увеличении оборотов.
Самый надежный способ проверки - измерить длину щеток. Минимально допустимая - 5–7 мм для большинства генераторов. Но даже при нормальной длине щетки могут «зависать» в направляющих из-за грязи или деформации пластикового держателя. Периодическая чистка посадочных мест и обработка графитовой смазкой продлевает срок службы узла. Контактные кольца при сильной выработке протачивают на токарном станке. Глубина канавок не должна превышать 0,5 мм, иначе кольца меняют в сборе с валом ротора, что экономически нецелесообразно - проще купить новый генератор.
Выпрямительный мост на диодах! Как проверить и заменить
Выпрямительный мост преобразует трехфазный переменный ток статора в постоянный, пригодный для питания бортовой сети. Он состоит из шести силовых диодов: три положительных (на «плюс» генератора) и три отрицательных (на массу). При пробое даже одного диода появляется обратный ток. Аккумулятор начинает разряжаться через обмотку статора после выключения двигателя. Характерный признак - генератор сильно греется на заглушенном моторе, а щетки и контактные кольца быстро изнашиваются.
Прозвонка мультиметром в режиме проверки диодов выявляет неисправность. При правильной полярности исправный элемент показывает падение напряжения 0,5–0,7 В, при обратной - обрыв (1 или OL на дисплее). Пробитый диод показывает 0 В в обе стороны. Замена моста в большинстве генераторов выполняется отдельно от статора, но на некоторых моделях диоды впаяны в обмотку - тогда требуется пайка или полная замена статора в сборе.
Ремень привода генератора. Натяжение и износ
Ремень передает вращение от коленчатого вала на шкив генератора. Ослабленное натяжение ведет к проскальзыванию: генератор недобирает обороты, падает напряжение и ток заряда. Дополнительно ремень свистит при нажатии на газ, а его внутренняя поверхность быстро истирается и блестит. Избыточное натяжение перегружает передний подшипник генератора и насосы систем охлаждения и гидроусилителя, разрушая их посадочные места.
Контроль натяжения для клиновых ремней выполняют прогибом: усилие 10 кгс на середине ветви между шкивами дает прогиб 10–15 мм для большинства легковых двигателей. Поликлиновые ремни проверяют специальным ключом-динамометром или по меткам на автоматических натяжителях. Замена ремня проводится каждые 50–60 тысяч км или при видимых трещинах, расслоениях, масляных пятнах.
Важно: старый ремень растягивается, и натяжение по нему нельзя измерять - только по новому или строго по инструкции к авто.
