Современное высокотехнологичное производство XXI века невозможно представить без устройств, способных выполнять цикличные движения с микроскопической точностью. Серводвигатель (или сервомотор) является тем самым «сердцем» станков с ЧПУ, роботизированных комплексов и автоматизированных линий. От его исправности зависит не только качество продукции, но и экономическая эффективность предприятия в целом. В этой статье мы подробно разберем, где используются серводвигатели, как они устроены, почему выходят из строя и как профессионально их восстановить.
Сферы применения: Где «трудятся» сервомоторы
Серводвигатели стали основой автоматизации благодаря способности точно контролировать положение вала, скорость и момент нагрузки. В отличие от обычных электродвигателей, которые просто вращаются, сервопривод «понимает», где он находится в пространстве в каждый момент времени.
Ключевые отрасли применения включают:
- Станкостроение и металлообработка: Это самая насыщенная сфера. Серводвигатели обеспечивают перемещение суппорта токарного станка, позиционирование инструмента фрезерного станка с ЧПУ и вращение шпинделя. Точность отработки движений здесь достигает 0.001 мм.
- Робототехника: Именно сервоприводы позволяют роботам имитировать движения человека. Они отвечают за сгибание «рук», поворот «головы» и точный захват деталей.
- Автомобильная промышленность и металлургия: Используются в конвейерных линиях, прессовом оборудовании и испытательных стендах.
- Упаковочное и текстильное оборудование: Требуют синхронизации множества осей для высокоскоростной работы.
При всех своих мощностях и скорости, современные серводвигатели (например, популярные бренды Jack, Siemens, Yaskawa) отличаются низким уровнем шума и высокой энергоэффективностью.
Устройство и принцип работы
Конструктивно серводвигатель сложная электромеханическая система, работающая по замкнутому циклу. В отличие от шагового двигателя, сервомотор не «теряет шаги», так как постоянно сверяет свои действия с командами контроллера.
Типовое устройство включает в себя три ключевых элемента:
- Сам двигатель:
- Статор: Неподвижная часть с обмотками.
- Ротор: Вращающаяся часть. В современных серводвигателях чаще всего используются синхронные двигатели с постоянными магнитами (СДПМ), обеспечивающие высокий КПД (до 98%). Реже встречаются асинхронные модели.
- Датчик обратной связи (Энкодер или Резольвер): Это «глаза» системы. Датчик определяет фактический угол поворота вала, скорость вращения и направление. Энкодеры бывают инкрементальные (считающие импульсы) и абсолютные (помнящие положение после отключения питания).
- Сервопривод (Драйвер) и Контроллер: «Мозг» системы. Контроллер отправляет команду на перемещение, драйвер подает напряжение на двигатель, а энкодер сообщает, достигнута ли нужная точка. Если нет, контроллер корректирует сигнал в реальном времени.
Основные причины неисправностей
Несмотря на высокую надежность, серводвигатели - уязвимое звено автоматизации. Статистика сервисных центров показывает, что поломки чаще всего связаны с нарушением условий эксплуатации. Выделим топ-5 критических факторов:
1. Перегрев (Температурное старение)
Серводвигатели чувствительны к теплу. Перегрев возникает при длительных перегрузках, засорении системы охлаждения (вентиляторы забиты пылью) или слишком высокой температуре в цеху. Перегрев ведет к размагничиванию ротора (необратимая потеря мощности) и пробою изоляции обмоток статора.
2. Выход из строя подшипников
Заклинивание или разрушение подшипников - следствие механического износа, несоосности вала при монтаже или попадания абразивной пыли (металлической стружки). Признаки: гул, скрежет, повышенная вибрация.
3. Загрязнение датчиков (Энкодеров)
Энкодер - высокоточный оптический или магнитный прибор. Попадание масла, охлаждающей эмульсии (СОЖ) или пыли на оптический диск делает невозможным позиционирование. Сервоусилитель выдает ошибку положения, станок «бьет» аварию.
4. Проблемы с электроникой (Сервоусилитель)
Выход из строя силовых транзисторов (IGBT-модулей) из-за скачков напряжения или короткого замыкания в обмотках двигателя. Также распространены обрывы и окисление кабелей обратной связи самая частая причина плавающих ошибок.
5. Человеческий фактор
Некорректная сборка, попытка самостоятельного ремонта без калибровки или использование низкоквалифицированных специалистов часто усугубляют поломку, превращая замену подшипника в необходимость перемотки статора.

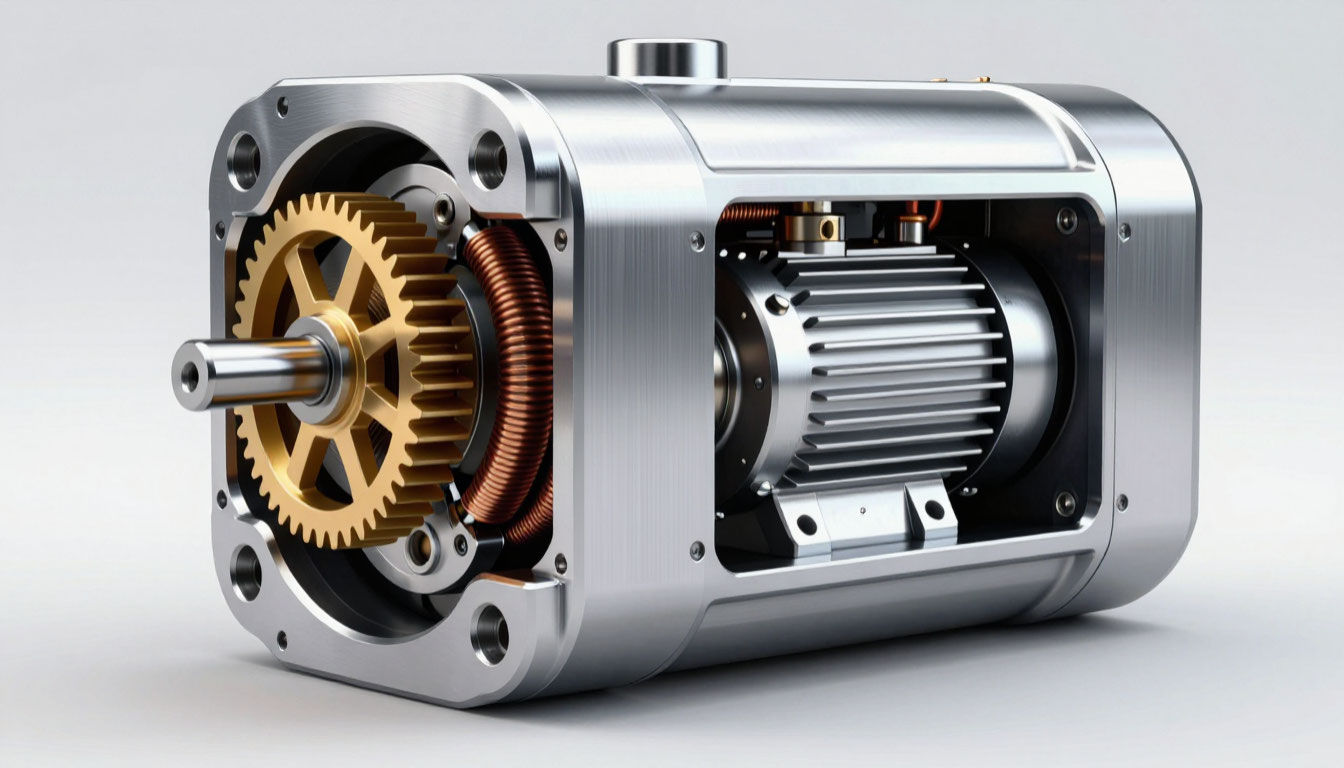

Ремонт серводвигателей - от диагностики до калибровки
А теперь, подробнее про ремонт серводвигателя: принципиально отличается от обслуживания обычного «АИР»-мотора. Здесь нельзя просто «перебрать» механику. Это симбиоз точной механики и сложной электроники. Доверить восстановление сервопривода нужно исключительно специализированным центрам, имеющим стендовое оборудование.
Из чего состоит профессиональный ремонт:
Комплексная диагностика
Прежде чем разобрать двигатель, инженеры проводят «слепое» тестирование:
- Измерение сопротивления изоляции обмоток (мегаомметром) - нет ли пробоя на корпус.
- Проверка индуктивности фаз - нет ли межвиткового замыкания.
- Анализ сигналов энкодера.
Механическое восстановление
Разборка двигателя в чистом помещении (чистая зона).
- Замена подшипников.
- Балансировка ротора (устранение вибрации).
- Замена тормозной системы, если она встроена в двигатель.
- Восстановление посадочных мест.
Электротехнические работы (Перемотка)
Если диагностика показала замыкание в обмотках, требуется перемотка статора. Это сложная операция, при которой используется специальный провод, рассчитанный на высокие частоты (ПСД). Качественная перемотка обязательно завершается вакуумной пропиткой заполняет поры лаком, устраняя пузырьки воздуха (причины коронного разряда и пробоя).
Ремонт и юстировка энкодера
Самый ответственный этап. Энкодер должен быть выставлен строго относительно магнитного поля ротора. Если снять старый датчик и поставить новый «на глаз», двигатель будет шуметь, греться и работать рывками. Специалисты используют осциллограф для совмещения электрического нуля двигателя (противо-ЭДС) с нулевой меткой энкодера (Z-канал). Это и есть та самая «юстировка», без которой качественный ремонт невозможен.
Стендовые испытания
Собранный двигатель подключают к эталонному сервоусилителю. Проверяют выход на номинальные обороты, нагрев под нагрузкой и отсутствие ошибок позиционирования. Только после этого выдается гарантия.
Как продлить жизнь серводвигателю?
Чтобы избежать дорогостоящего ремонта, достаточно соблюдать несколько правил эксплуатации:
- Чистота - залог здоровья: Регулярно (раз в 3-6 месяцев) продувайте вентиляционные отверстия двигателя и шкафа с драйвером. Пыль - лучший теплоизолятор.
- Контроль вибрации: Внезапное изменение вибрации или гула - повод вызвать сервисную службу для проверки подшипников.
- Защита кабелей: Кабели энкодера очень чувствительны к перегибам. Следите за целостностью оплетки и чистотой разъемов.
- Правильные настройки: Не завышайте параметры ускорения (ramp-up) без необходимости. Плавный разгон снижает пиковые нагрузки на механику и электронику.
Серводвигатели высокотехнологичное сердце современного производства. Их сложность требует уважительного отношения и профессионального подхода. Если вышел из строя станок с ЧПУ или робот, попытка сэкономить на ремонте сервопривода и обратиться в «гаражную» мастерскую часто приводит к полной гибели дорогостоящего датчика энкодера или размагничиванию ротора.
Доверяйте диагностику и восстановление специализированным центрам. Только там, имея осциллографы, балансировочные станки и вакуумное оборудование, могут гарантировать возвращение вашего оборудования к жизни с сохранением всех заводских характеристик точности.
